ATI Q46H/64溶解臭氧監測儀系統如何連接

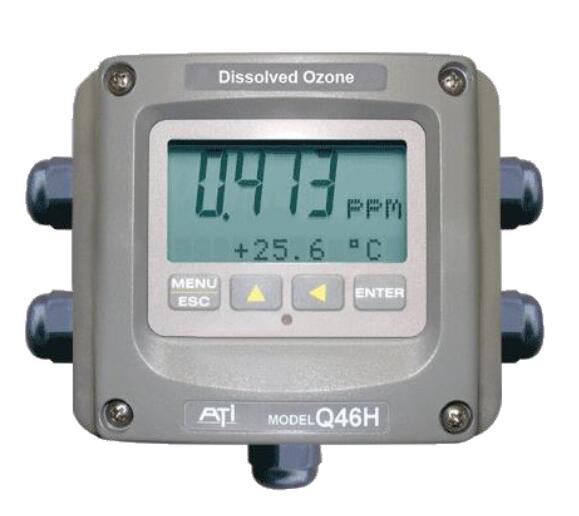

這里介紹ATI Q46H/64型水中臭氧檢測儀的連接。標準型號Q46H/64系統包括三個主要部件，Q46H分析儀，流通槽和臭氧傳感器。密封的流池也可用于樣品流速和壓力可以仔細控制的應用。圖顯示了一個典型的安裝。

為了連接傳感器到電子設備，提供了0.6米的電纜。可以使用#07-0100接線盒增加額外30米的互連電纜。基本系統還提供所有所需的備件，包括備用膜、電解質、o形圈和任何特殊硬件。

請注意，臭氧和可選pH傳感器的標準25英尺傳感器電纜可以被切割成更短的長度。切斷電纜不會影響性能，消除額外的電纜有時可以消除通過電纜的電氣噪聲。

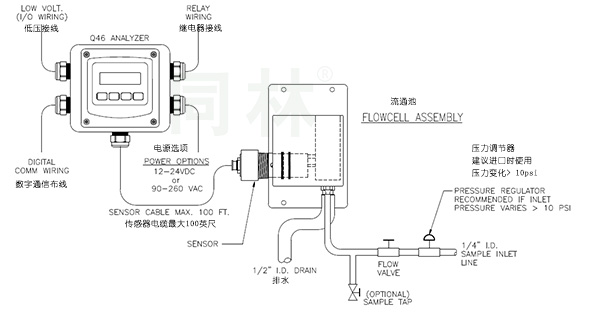

典型的溶解臭氧監測系統連接圖
